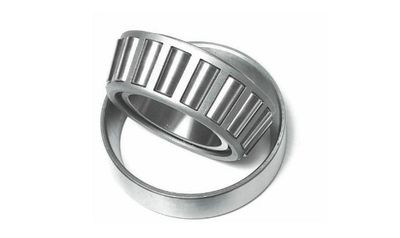

円すいころ軸受

内輪、外輪の軌道面およびころの円すいの頂点が、軸受の中心線上の一点で交わるように設計されています。このためころは軌道面上を内輪軌道面と外輪軌道面から受ける合成力によって、内輪大つばに押つけられて案内されながら転がります。

ラジアル荷重を受けるとアキシアル方向の分力が生じるので、二個対応させて使用する必要があります。ころ付内輪と外輪が分離するので、すきま、または予圧の状態での取付けが容易で便利ですが、組み込みすきまの管理は難しいので注意が必要です。ラジアル荷重、アキシアル荷重とも大きな荷重を受けることができます。
